產品特點

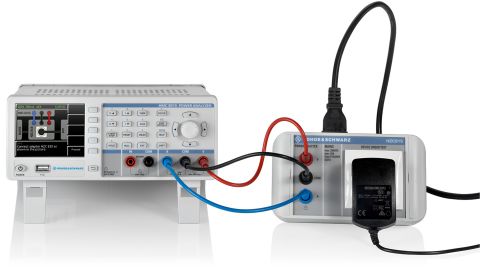

政策測試儀

EN61000-3-2、EN50564、IEC62301

R&S@HMC8015功率分析儀根據以下標準執行自動化測試

• EN61000-3-2:關于電磁兼容的諧波電流限值，CE 認證

• EN50564:待機功耗

• ?IEC62301:待機功耗

分步向導指導用戶完成測量，并配置所需的儀器參數。這可以減少測量誤差，并確保快速獲取結果。用戶不必事先了解上述標準。測試完成后，自動生成協議

需要 HOC153/HVC153 選件/許可

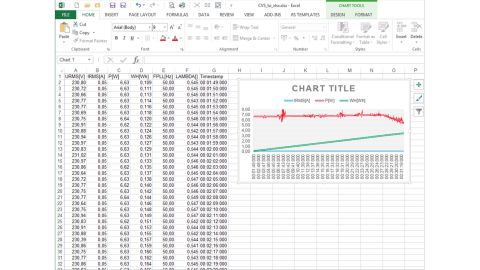

數據記錄

使用 USB 或通過接口遠程記錄 CSV 文件

• 最多記錄10個測量參數

• 每秒記錄10個讀數

• 絕對時間戳，100ms分辨率

• 直接保存到U盤(FAT32)

• 記錄數據保存為可配置CSV 格式

• 可直接通過 Excel 電子表格使用

生產測試儀

使用合格/不合格數據的限值測試

• 限值測試

• 數值顯示帶限值欄

• 最多可自由配置6個限值

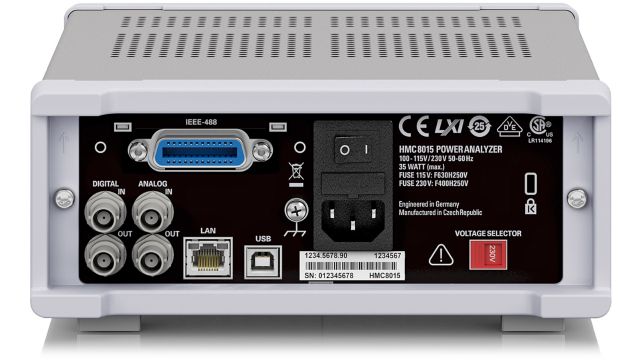

• 通過后部連接器提供單個限值的合格/不合格數據

• 模擬輸出代表限值欄

• 數字輸出表示限值違規

生產環境

?通過以太網(LXI)、USB 或GPIB 接口遠程控制

• SCPI 命令集

• 提供機架安裝套件

需要 R&S@HOC152/R&SVC152 選件/許可

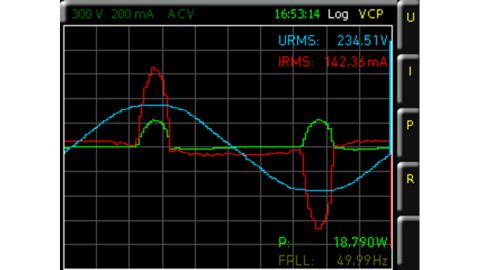

波形功能

示波器波形圖

• 波形自動縮放

• 基于硬件的自動觸發

• 同時顯示一段時間內的電壓、電流和功率

• 自動測量電壓(RMS)、電流(RMS)、鎖頻鎖相環、功率

需要R&S@HOC152/R&SHVC152 選件/許可

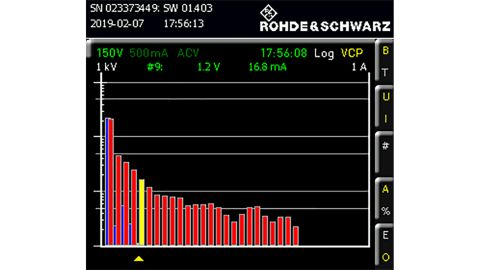

諧波分析

條形圖或表格視圖形式的諧波顯示

• 以條形圖或表格視圖顯示諧波

• 計算50次諧波

• 基本波形作為100%參考

• 對數顯示，確保不遺漏任何細節

• 導出功能，更輕松地生成報告

需要 R&S@HOC151/R&SHVC151 選件/許可

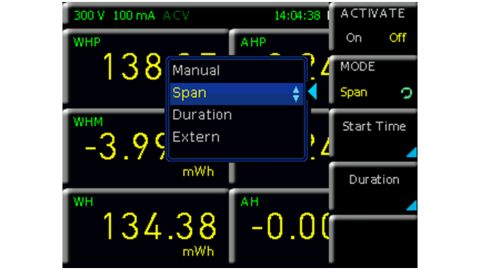

能量計

實時積分器

• 高精度不間斷采集

• 基于硬件的實時集成

• 區分正負瓦時和安時

• 采集模式:手動、基于時間、基于事件 (外部觸發)

• 標準記錄功能

應用:針對不穩定功率測量的能量累積法

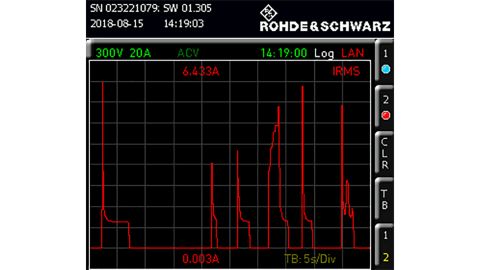

浪涌測量

單步操作分析快速開關操作

• 可配置的硬件觸發

• 數據導出功能支持進一步分析

需要R&S@HOC151/R&SHVC151 選件/許可
