隨著國家發展新能源戰略的推動，電動汽車發展迅速。目前，國內電動汽車使用多以企業和公交公司等服務型用戶為主，如何讓居民用戶能夠接受并使用電動汽車，充電設施的配套是其全面推廣的基礎保障。

?充電樁由樁體、電氣模塊、計量模塊三部分組成，樁體包括外殼和人機交互界面，電氣模塊包括充電插座、供電電纜、電源轉接端子排、安全防護裝置等，計量模塊包括電能表、計費管理系統、讀寫裝置等。充電樁測試系統支持交流充電樁、直流充電樁的自動化測試。

充電站電氣結構

供電系統

　　配電變壓器

　　諧波治理裝置

　　配電柜

　　計量裝置

充電設備

　　交流充電樁

　　非車載充電機

　　計費裝置

　　電池管理設備

監控系統

　　充電監控系統

　　安保監控系統

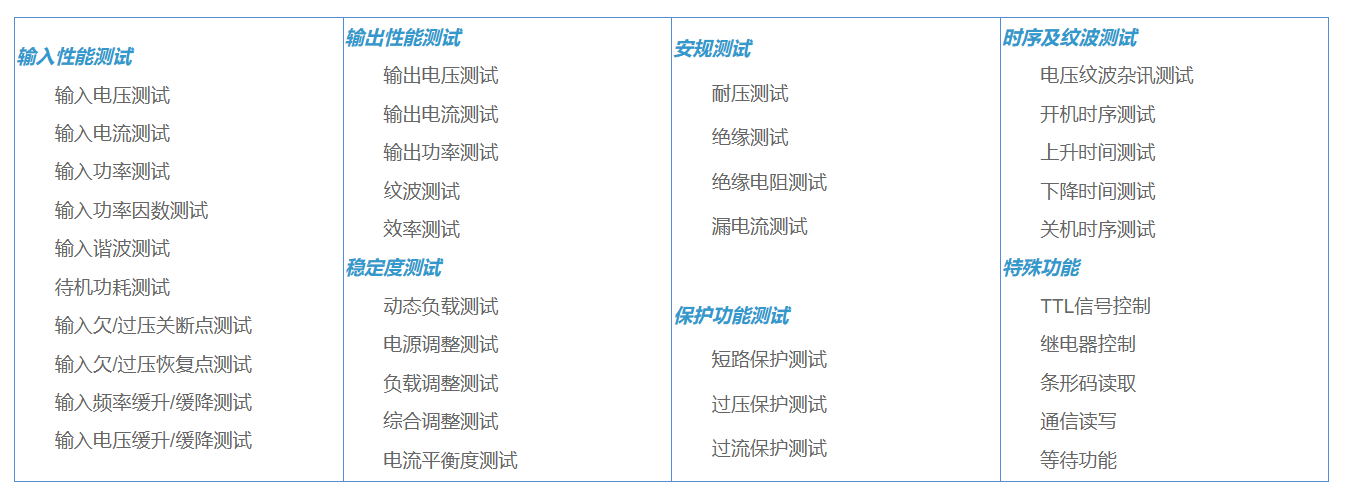

測試功能

系統配置

? ? ? ?■ 交流電源：模擬電網輸出電壓，頻率等變化

　　■ 高壓直流電源：提供直流輸出，用于OVP測試等

　　■ 高壓電子負載：模擬充電樁負載，具有CC,CV,CW,CR等多種模式，動態響應速度快

　　■ 功率分析儀：測試輸入參數，包括電壓，電流，功率，功率因數，頻率，諧波含量等

　　■ 時序紋波分析器：提供各種時序及電源輸出紋波測試

　　■ 切換控制單元：提供與被測充電樁通信的接口，提供各輸入輸出單元的控制和切換

　　■ 安規測試儀器：測試充電樁耐壓，絕緣等性能

　　■ 工業控制電腦：系統軟件運行平臺

　　■ 測試界面

?滿足國標測試標準

?　　GB18487.1-2001 電動車輛傳導充電系統一般要求

　　GBT18487.3-2001 電動車輛傳導充電系統 電動車車交直流充電機

? ? 　GBT29316-2012? 電動汽車充換電設施電能質量技術要求

　　NB33001-2010? 電動汽車非車載傳導式充電機技術條件

　　NB33002-2010? 電動汽車交流充電樁技術條件

　　NB33008.2-2013? 電動汽車充電設備檢驗試驗規范 第一部分：非車載充電機

　　GB27930-2011? 電動汽車非車載傳導式充電機與電池管理系統之間的通信協議
