產品特點

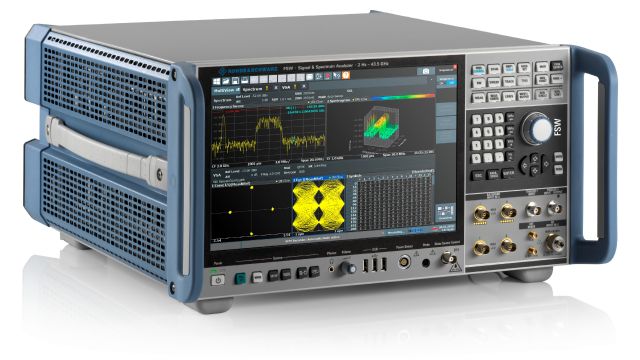

R&S?FSW 信號與頻譜分析儀

高性能 R&S?FSW 信號與頻譜分析儀可幫助工程師完成嚴苛任務。它具備較高的內部分析帶寬，可對寬帶組件和通信系統進行特征校準。該儀器具備出色的相位噪聲，有助于開發適用于雷達等應用的高性能振蕩器。

?

卓越的射頻性能

滿足嚴格要求的射頻性能

R&S?FSW 重新定義了頂級信號與頻譜分析儀，在鄰道泄漏比 (ACLR) 和諧波測量的相位噪聲、顯示平均噪聲電平、互調抑制以及動態范圍方面具備卓越的射頻性能。

高級用戶界面

確保便捷操作

?

• 12.1" 高分辨率多點觸控顯示屏支持手勢操作，采用扁平化 Windows 10 設計

• 在不同窗口中同時顯示多種測量，輕松說明結果

• 嵌入式 SCPI 記錄器可簡化自動化遠程控制測量的代碼生成

?

在 5G 開發方面遙遙領先

深度 5G 物理層信號分析

?

• R&S?FSW 內部分析帶寬高達 8.3 GHz 并且可擴展，能夠捕獲下行鏈路信號的完整帶寬，并評估整體系統。

• R&S?FSW-K144 和 R&S?FSW-K145 選件涵蓋下行鏈路和上行鏈路中的 3GPP 5G NR 帶內測量。可分析每個信號子幀并提供廣泛的測量結果，包括不同通道和信號的 EVM、頻率和功率。

?

廣泛的雷達分析功能

快速全面的雷達信號分析

R&S?FSW 具備高達 8.3 GHz 的分析帶寬，并提供用于雷達測試的重要分析功能。

• R&S?FSW-K6 脈沖測量應用可一鍵測量所有相關脈沖參數

• R&S?FSW-K6S 時間旁瓣測量選件可測量脈沖壓縮參數

• R&S?FSW-K60/K60H 選件可分析跳頻信號

?

汽車電子雷達信號分析

E 頻段免影像寬帶信號分析

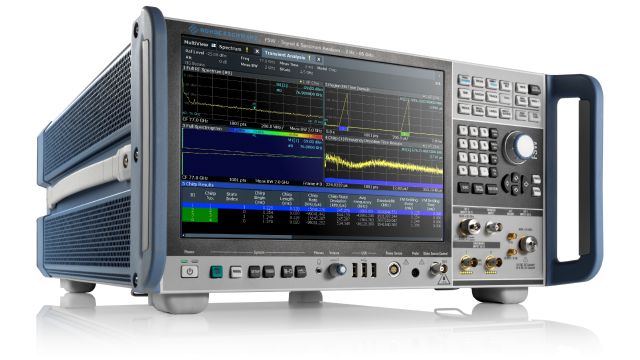

R&S?FSW85 信號與頻譜分析儀具備 YIG 預選器，適用頻率范圍為 8 GHz 至 85 GHz，可支持免影像頻譜分析。它具備高達 8.3 GHz 的分析帶寬，配備 R&S?FSW-K60/-K60C 瞬態分析/線性調頻測量選件，可對汽車電子雷達等應用中高達 5 GHz 的寬調頻連續波信號進行特性分析。

非常適用于衛星射頻測試

用于設計、開發和測試衛星有效載荷、有效載荷子系統以及組件的高性能測量解決方案

R&S?FSW 提供專用測量應用以用于關鍵測量任務，例如群延時、線性度、增益轉移和噪聲功率比 (NPR) 等。它還可解調符合 DVB-S2X 和 OneWeb 等不同標準的衛星射頻信號。R&S?FSW 分析帶寬高達 8.3 GHz 并且可擴展，滿足不斷增長的寬信號帶寬需求。

實時頻譜分析

使用實時頻譜分析選件捕獲所有信息

用戶可以使用 R&S?FSW 實時選件在高達 800 MHz 的帶寬中可靠檢測納秒級極短偶發干擾信號，即使接近強力載波時也同樣如此。實時頻譜分析有助于用戶分析現有跳頻算法并創建替代算法，以防止相同頻段內符合不同標準的信號之間發生沖突。

功能強大的矢量信號分析應用

數字信號分析

R&S?FSW-K70 矢量信號分析選件可幫助用戶靈活分析精確到比特級的數字調制單載波。盡管分析工具數目繁多，但結構清晰的操作理念可以很好地簡化測量。R&S?FSW-K70M 可以分析采用兩種不同調制方案的信號，例如 DVB-S2X 信號。R&S?FSW-K70P 擴展選件可以測量 PRBS 數據（包括 PRBS23）的原始誤碼率 (BER)。
