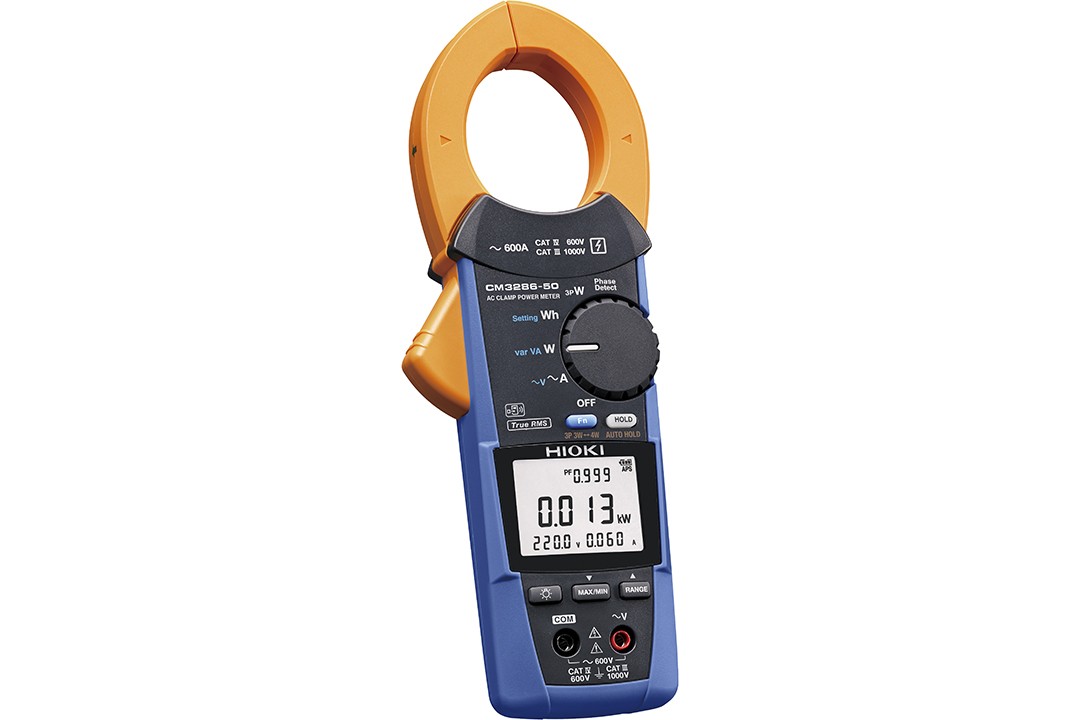

產品特點
?同時顯示4個參數
?可測功率5W、電流60mA的功率計；可以60mA的低電流從5W最高測量到360kW功率
?除了電流、電壓、功率之外，還可以測量簡單的累積電能和相序
?支持快速測量的操作系統
?通過保持數據即可將測量值傳輸至智能手機中，并快速記錄數據
?GENNECT Cross可以進行第1次~第30次的高次諧波分析（安裝無線適配器Z3210時）
基本參數（精度保證時間1年，調整后精度保證時間1年）
※1）從電流、電壓的零交叉中求得的相位角
※2）諧波可以通過應用軟件（GENNECT Cross）顯示
測量線路 |
單相，三相（平衡，無波形畸變） |
測量項目 |
電壓、電流、電壓/電流波形峰值、有功/視在/無功功率，功率因數，相位角※1，頻率，簡單單相電能
【安裝Z3210時※2】 電壓/電流諧波 |
電壓量程 |
[測量范圍]80.0 V～600.0 V，單量程，基本精度45-66 Hz:±0.7%rdg。 ±3 dgt.，（頻率特性:45-1 kHz，真有效值） |
電流量程 |
[測量范圍]0.060-600.0 A，3檔量程，基本精度45-66 Hz:±1.3%rdg。 ±3dgt.，（頻率特性:45-1 kHz，真有效值） |
功率量程 |
[単相] 0.005 kW?360.0 kW
基本精度: ±2.0% rdg. ±7 dgt. (50/60 Hz 功率因數=1)
[平衡三相3線] 0.020 kW?623.5 kW
基本精度: ±3.0% rdg. ±10 dgt. (50/60 Hz功率因數=1)
[平衡三相4線] 0.040 kW?1080 kW
基本精度: ±2.0% rdg. ±3 dgt. (50/60 Hz功率因數=1) |
諧波 |
【安裝Z3210安裝時※2】電壓、電流的30次諧波電平/含有率/總諧波畸變率 |
其他功能 |
[相位角※1]超前 -180.0°～ 延遲 179.9°
[功率因數] -1.000 ～ 1.000
[諧波] 45.0Hz～999.9Hz
峰值，檢相，最大/最小/平均值顯示，自動保持，電表比較，不平衡三相功率推算顯示等 |
防塵防水性 |
IP50（在完全干燥的狀態下測量絕緣導體的電流時或存放時） |
電源 |
7號堿性電池 (LR03) ×2
連續使用時間:約25小時（未安裝Z3210），約18小時（安裝Z3210并進行無線通訊）
其他條件:AC 100 A測量，背光燈關閉，23°C參考值 |
可測導體直徑 |
φ46 mm，鉗口尺寸:92 W × 18 D mm |
體積及重量 |
65W × 241H × 35D mm, 450 g |
附件 |
連接線L9257×1，７號堿性電池（LR03）×2，便攜包C0203×1，使用說明書×2，使用注意事項×1 |
