產品特點

主要特性

• 等性能雙通道，最大輸出頻率500 MHz

• 2.4 GSa/s采樣率，16 bit 垂直分辨率

• 脈沖信號最大頻率150 MHz；上升/下降時間可調，最快可達1 ns

• 逐點輸出任意波，波形長度2~20 Mpts

• 可作為 IQ 信號發生器（選件）

• 可作為 PRBS 信號發生器

• 可作為噪聲信號發生器

（一）多合一信號發生器

????·?連續波形發生器——最高頻率可達500 MHz
????·?脈沖信號發生器——最快上升/下降時間可達1 ns，低抖動，脈寬和沿精細可調
????·?函數/任意波形發生器——6 種標準波形以及高達190多種內置任意波形
????·?IQ信號發生器——支持基帶和中頻 IQ 信號
????·?PRBS 碼型發生器——支持比特率和沿可調的 PRBS 信號
????·?噪聲信號發生器——可輸出帶寬可調高斯白噪聲

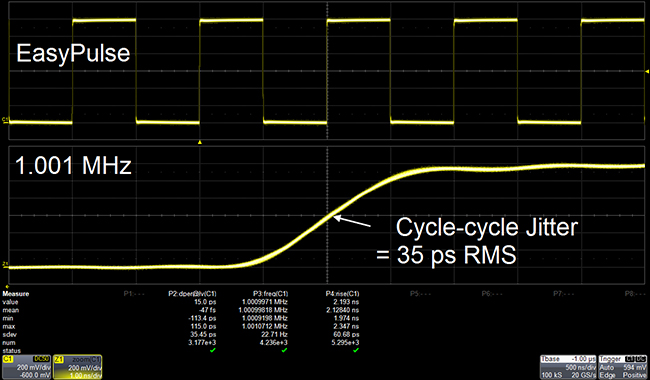

（二）創新的 EasyPulse 技術

DDS方法輸出方波/脈沖時, 如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。采用EasyPulse技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢：
????·?脈沖頻率最高可達150 MHz
????·?上升/下降時間分別可設置，最快可達1 ns
????·?脈寬精細可調，最小可達3.2 ns
????·?占空比低至0.001%
????·?低抖動

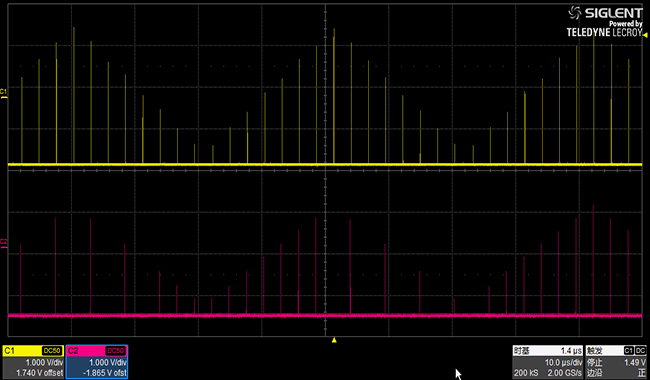

（三）TrueArb 波形技術

使用了創新的TrueArb技術，可克服DDS技術產生的抖動和失真。因為TrueArb采用逐點輸出技術，不會遺漏任何波形信息。同時還具體以下優勢：
????·?20 Mpts的波形長度，波形細節更精細
????·?16 bit的垂直分辨率，信號保真度更高
????·?配合標配的 EasyWave 上位機軟件，可生成和輸出客戶所需要的信號

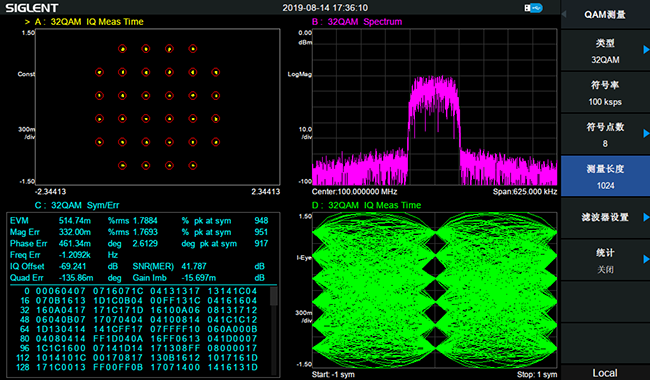

（五）矢量信號源

SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等調制類型的IQ 信號。 可以作為基帶源，或直接產生正交調制后的中頻信號。
????· 載波頻率可達500 MHz
????· 符號率最大37.5 MSymb/s
????· 配套的 EasyIQ 上位機軟件可生成多種 IQ 調制類型

（六）PRBS信號源

????·?可提供PRBS3 ~ PRBS32 多種碼型輸出
????·?可預設多種邏輯電平如：TTL，LVCMOS，LVPECL，LVDS等
????·?最高速率可達300 Mbps
????·?上升和下降時間可調
