產品特點

基于硬件的波形采集

基于硬件的波形采集，獲取精確測量結果

R&SRTC1000示波器的采樣率高達 2 Gsample/s，存儲深度高達2 Msample，在同類產品中遙遙領先。波形捕獲率達到 10000 波形/秒以上，確保儀器迅速響應，能夠可靠FFT、數地捕獲信號故障。隨附工具可用于快速獲取結果，例如快速測量、模板測試、學運算、光標和自動測量(包括統計測量)。

多種測量功能

快速查看:一鍵獲取關鍵結果

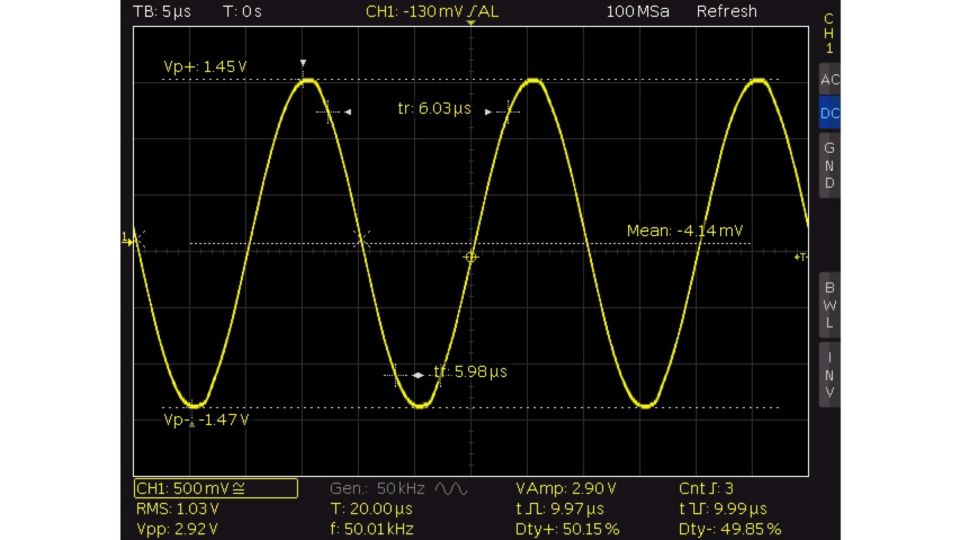

多種自動測量功能

快速查看:一鍵獲取關鍵結果

模板測試:只需幾次按鍵操作即可輕松創建新模板FFT:輕松分析信號頻譜

使用混合信號示波器選件進行邏輯分析

八個附加數字通道

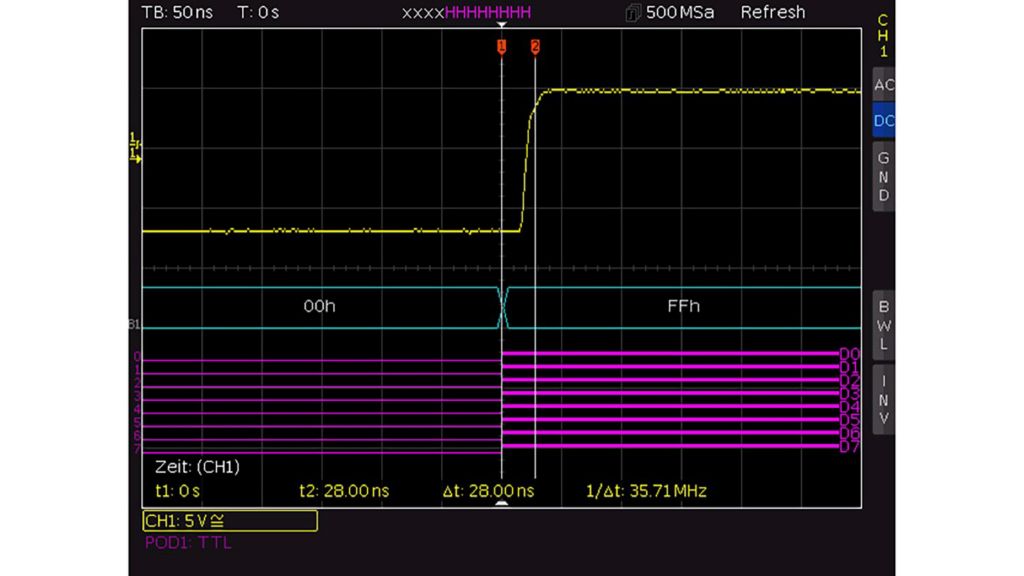

使用 R&SRTC-B1 選件，R&SRTC1000 可升級為具有8個附加數字通道、操作直觀的混合信號示波器。該示波器能同時捕獲和分析嵌入式設計的模擬和數字信號。比如，我們可以使用光標測量很方便地確定模數轉換器輸入與輸出之間的延遲。

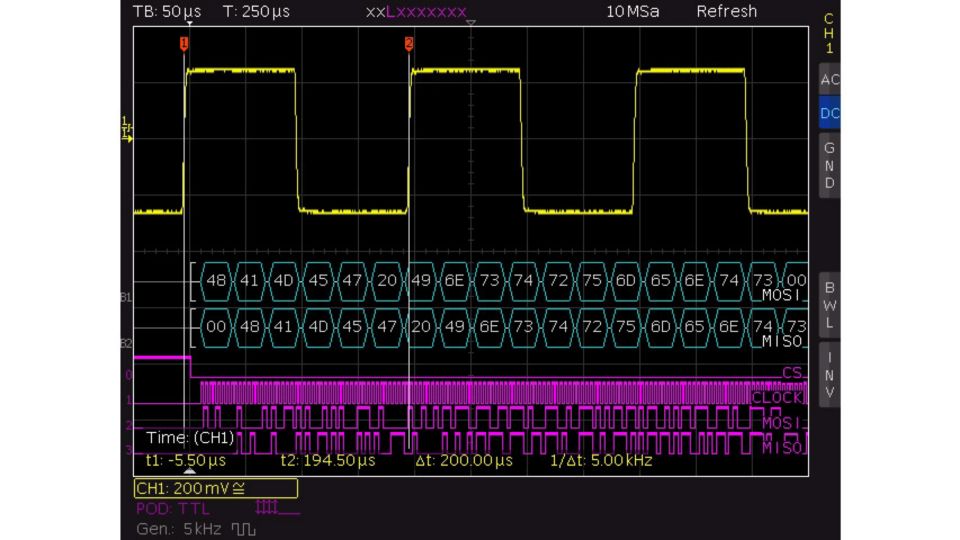

串行總線分析

基于硬件的觸發和解碼

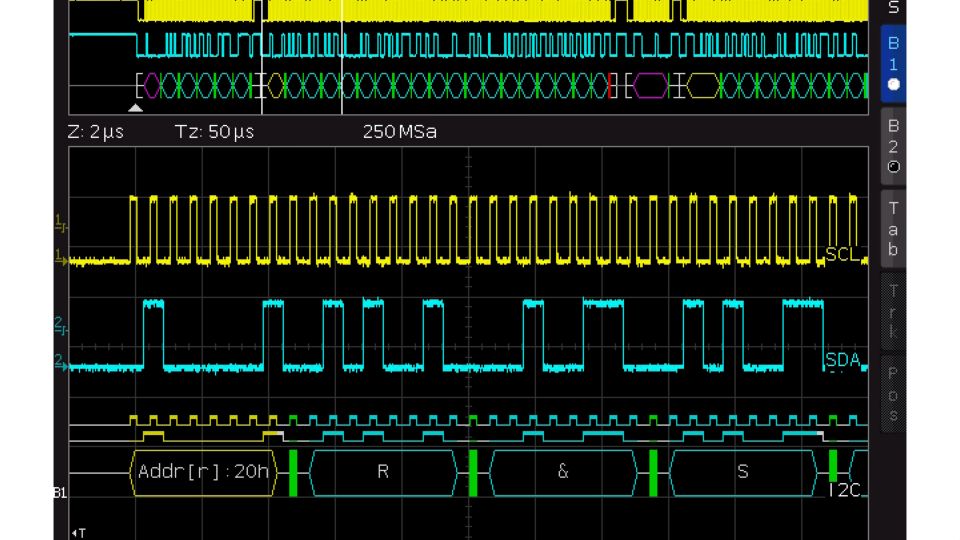

2C、SPI和CAN/LIN 等協議在集成電路間頻繁地傳輸控制信息。R&SRTC1000 具有多功能選件，可對串行接口進行特定協議的觸發和解碼。用戶可以有選擇性地采集和分析相關事件和數據。借助硬件實現，即使采集時間很長，也可確保流暢操作和較高的波形捕獲率。這對于捕獲多數據包串行總線信號等十分有利。

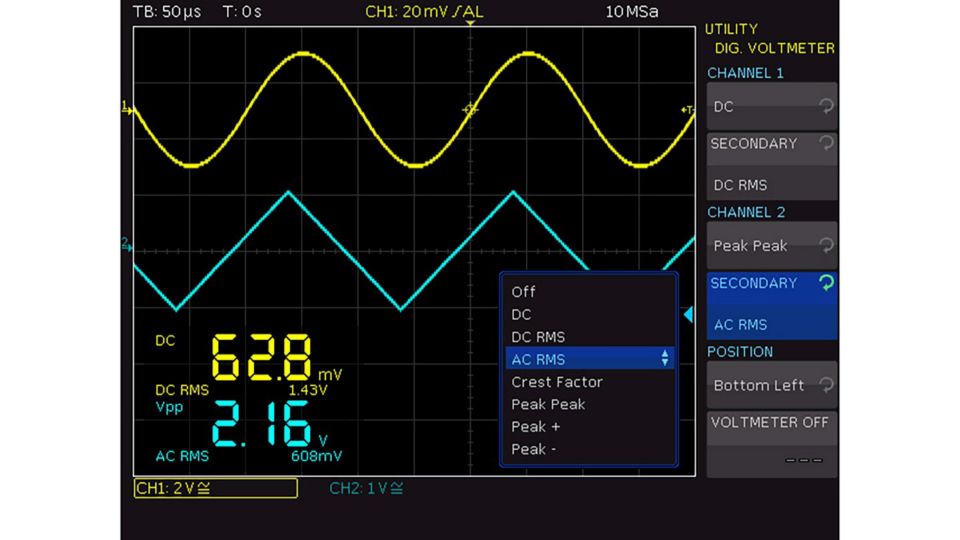

數字電壓表

測量并顯示電勢

R&SRTC1000在每個通道上設有三位數字電壓表(DVM)和六位頻率計，可實現同步測量。提供的測量功能涵蓋 DC、AC +DC(RMS) 以及 AC(RMS)。

波形和碼型發生器

生成模擬和數字激勵

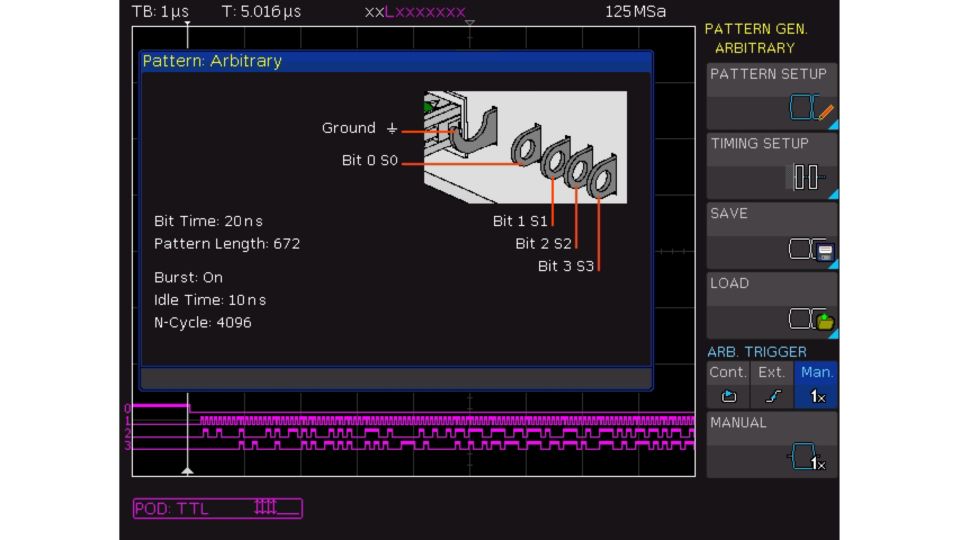

集成式R&SRTC-B6 波形和碼型發生器的數據傳輸率最高達 50 Mbit/s，適用于教育以及硬件原型開發。除了常見的正弦波、方波/脈沖波、鋸齒波和噪聲波形外，此發生器還可輸出4 位信號碼型。波形和碼型可以 CSV 文件形式導入，也可從示波器波形中復制。在輸出信號前可以先預覽，以快速檢查信號正確性。提供預定義碼型，比如2CSPI、UART 以及 CAN/LIN。

部件測試儀

使用示波器測定電流和電壓特性

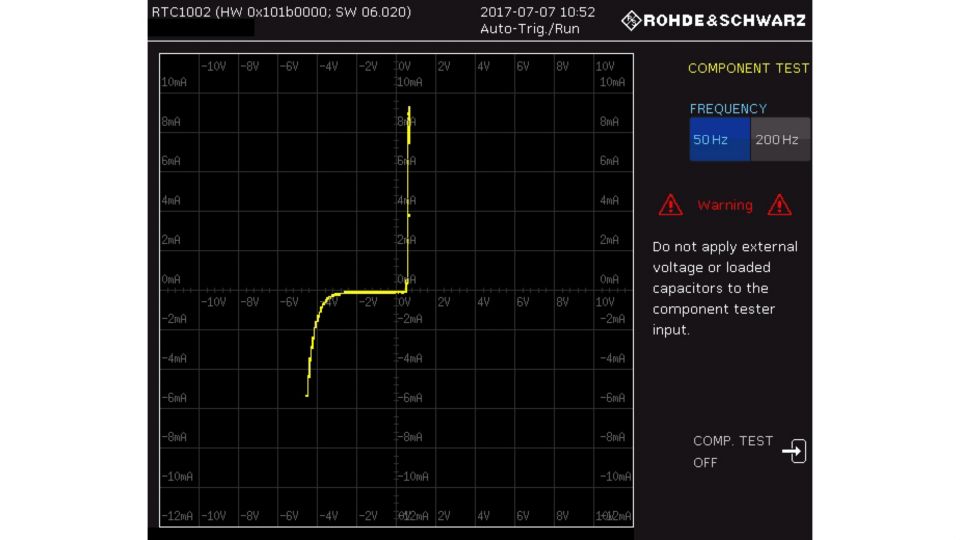

您還可以使用隨附的部件測試儀。此類部件測試儀提供 50 H 以及 200 H 的測量頻率，使可能冗長乏味的故障部件搜索工作變得簡單。測試視圖可提供更多信息，您可以一眼辨別分析結果。
