產品特點

后號分析: 快速獲取結果可查看存在于大信號中的小信號細節

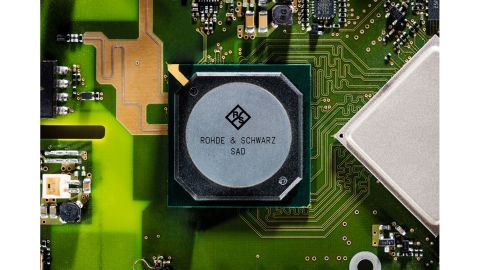

R&SERTB2000 使用羅德與施瓦茨設計的 10 位模數轉換器，與傳統 8 位模數轉換器相比，精度提升 4倍.分辨率越高，波形越清晰，進而顯示更多在其他情況下可能忽略的信號細節。比如在測量開關電源的特性時，在單次捕獲中，需要同時測量開關設備開啟和關斷時的電壓。

在全帶寬下采集時間更長

10 Msample(標配);20 Msample (交織模式)

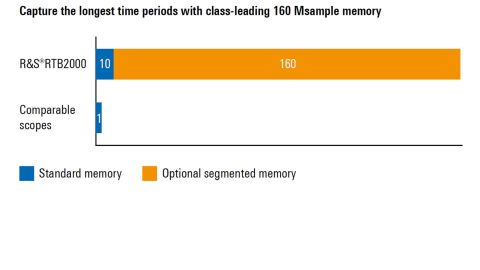

R&SRTB2000 提供一流的存儲深度: 每個通道的存儲深度達到10 Msample，在交織模式下存儲深度可達20 Msample。這是同類示波器的 10 倍。用戶可以在高采樣率下捕獲更長的采集序列，以便獲得更詳細的分析結果，例如分析開關電源的瞬態響應。

分段存儲

160 Msample，帶歷史功能

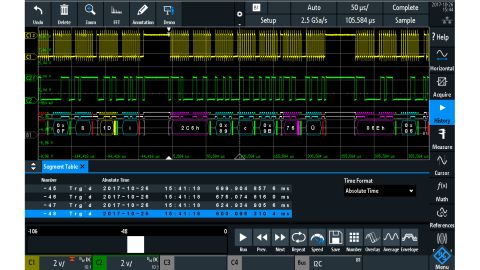

R&S@RTB-K15 選件帶有深分段存儲功能，能分析較長觀測時間的信號序列。可以在幾秒或幾分鐘內捕獲有通信間隔的協議信號(例如C 或SPI)。由于分段長度可調，因此 160 Msample 的存儲深度能得到最優的利用。在歷史模式下，160 Msample 最大分段存儲深度存儲的所有波形都可用于進一步分析。

使用混合信號示波器選件進行邏輯分析

16個附加數字通道

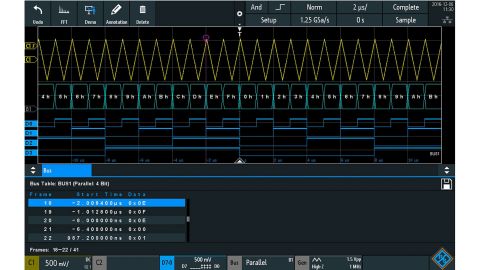

使用 R&SORTB-B1 選件，R&SRTB2000 可升級為具有16個附加數字通道、操作直觀的混合信號示波器該示波器能同時捕獲和分析嵌入式設計的模擬和數字信號。例如，可以使用光標測量很方便地確定模數轉換器輸入輸出之間的延遲。

波形和碼型發生器

生成模擬和數字激勵

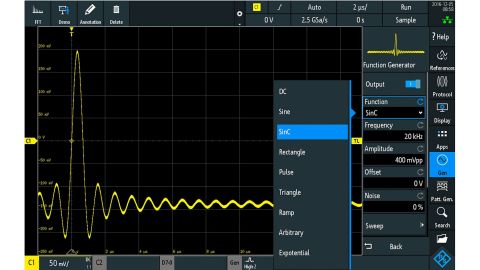

R&SRTB-B6 波形和碼型發生器的數據傳輸率最高達 50 Mbit/s，適用于教育以及硬件原型開發。除了常見的正弦波、方波/脈沖波、鋸齒波和噪聲波形外，此發生器還可輸出任意波形以及 4 位信號碼型。波形和碼型可以CSV文件形式導入，也可從示波器波形中復制。可使用預定義碼型，比如 2C、SP1、UART 以及CAN/LIN。

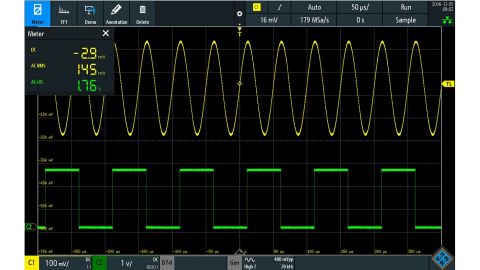

數字電壓表

測量并顯示電勢

R&SRTB2000 在每個通道上設有3位電壓表DVM)和6位頻率計，可實現同步測量。標配測量功能包括DC、AC +DC(RMS)和AC(RMS)。

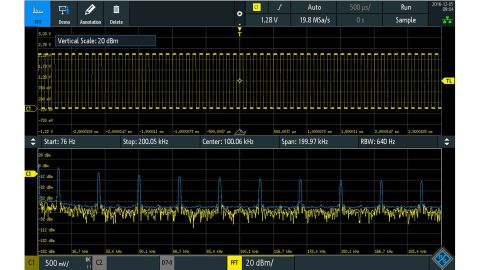

頻率分析模式

有些故障難以察覺，這通常是因?yàn)闀r間和頻率信號之間的相互作用。只要按下按鈕，輸入中心頻率和頻率范圍，即可激活 R&SRTB2000的 FFT功能。R&SRTB2000示波器具有強大的 FFT 功能，可分析最長達128 kpoints 的信號。其他實用功能包括光標測量和頻域自動設置。

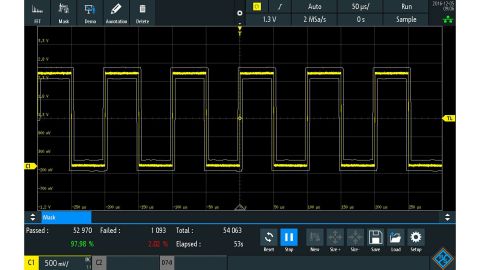

模板測試模式

模板測試能快速顯示特定信號是否在規定的容差范圍內。此類測試使用合格/不合格評估統計數據，評估被測設備(DUT)的質量和穩定性，并目快速確定信號異堂和意外結果。當模板被違規時，測量停止。R&SRTB2000的AUX-OUT 連接器將在每次模板違規時生成一次脈沖輸出。此脈沖輸出可用于觸發測量設置中的操作。

適用于教學實驗室

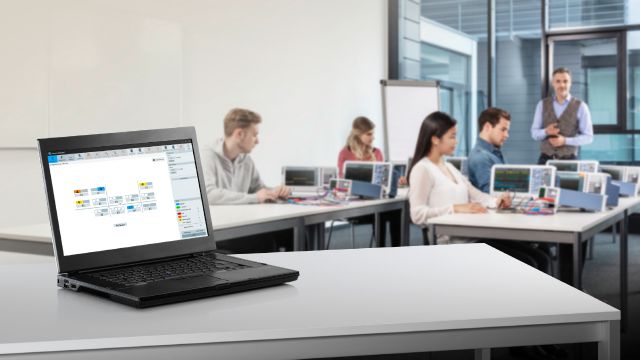

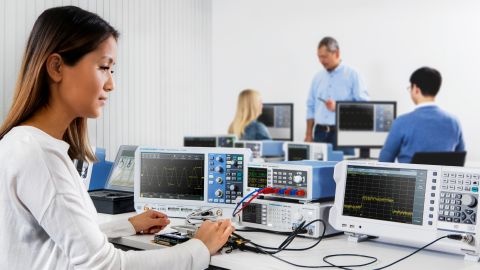

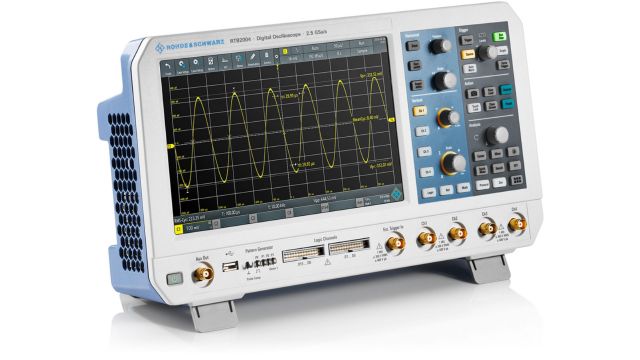

在教學實驗室中，R&SRTB2000 示波器是指導學生使用示波器進行測量的理想選擇。這款示波器將易用性概念與先進技術相結合，而且價格實惠。10.1"高分辨率大屏幕能清晰顯示每個信號細節，一臺儀器，多人共享。借助便捷靈活的屏幕注釋工具，可以高效地創建報告。
