產品特點

MS46522B 是雙端口高性能 ShockLine 矢量網絡分析儀系列。 此高性能系列擁有不可超越的高價值與高性能，能夠提供同類產品中最佳的動態范圍，能夠降低在多種測試應用（最高 92 GHz）中的測試成本并加快上市速度。 這些測試應用包括設計和制造移動網絡設備、移動設備、汽車線纜、高速數據互連與系統集成組件。

MS46522B配置選件10，選件20，或選件43，為ShockLine系列帶來了從射頻到微波頻率的測量功能。這些頻率選件結合強大的ShockLine軟件，為無源器件測試提供了極具成本效益挑戰性的解決方案。

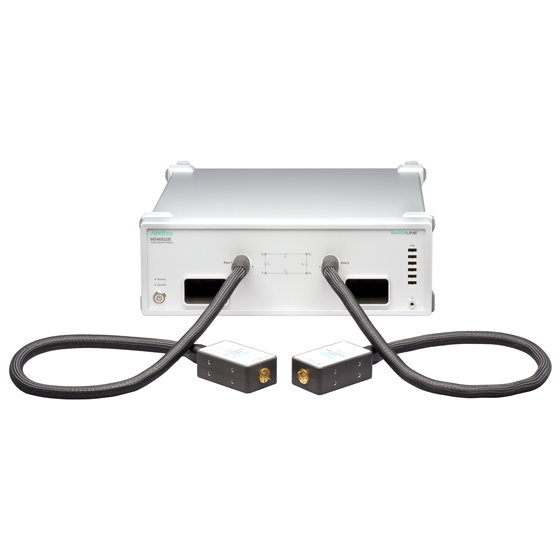

選件82是4端口MS46522B 的E波段頻率選件。具有領先于市場的經濟性E波段毫米波測量功能。對于只需要E波段頻率范圍的應用，新的500B系列55-92 GHz的毫米波選件是目前市場上最具價值的，能大量生產E波段組件的解決方案。

對于需要時域分析的應用，選件2和選件22都可使用。選件2可使MS46522B提供實時的帶通和低通時域功能。低通時域具有試驗數據報告，能夠顯示隨距離或時間變化的實際阻抗。選件22使MS46522B具備基于文件的信號完整性（SI）工具，可調試SI問題和驗證電路模型。

MS46522B-010 VNA可添加附加選件。選件51和61，分別為源和接收機訪問環路和偏置節選件，給予自定義測試設置最大的靈活性。接收機訪問環路改善儀器的本底噪聲，降低接收機的壓縮點，允許具有高動態范圍的要求的DUT測試。偏置節為測試時需要直流偏置的器件測試提供直流電源接口。

MS46522B 系列采用 3U 機箱封裝，使用與 ShockLine 系列相同的 GUI、軟件、命令語法、驅動程序和編程環境。
