產品特點

• -10 MHz 至 26.5/43.5/50/67 GHz (R&S?ZNA26/43/50/67)；

• -提供雙端口或四端口型號

• -出色的射頻性能

• -至多四個集成式信號源

• -獨特直觀的僅觸摸操作

主宰測量挑戰

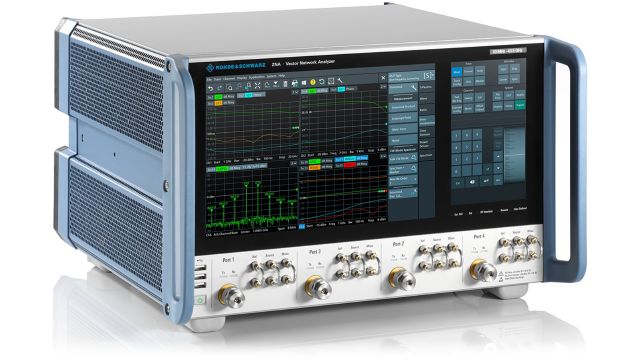

R&S?ZNA 矢量網絡分析儀是羅德與施瓦茨矢量網絡分析儀產品組合中的高端系列：兼具出色的射頻性能、豐富的軟件功能和獨特的硬件概念。僅觸摸操作概念和以被測設備為中心的操作方法使 R&S?ZNA 成為一款強大、通用、緊湊的測量系統，適用于無源和有源設備的特性測量。

出色的射頻性能

高性能和快速操作，適用于高級測量任務

?

• 精確測量有源和無源組件

• 寬動態范圍，即使是高阻塞被測設備也可進行特性測量

• 出色的穩定性、低跡線噪聲和一流的原始系統數據，確保高可靠性

• 高精度，適用于度量應用

• 寬功率掃描范圍

?

多功能硬件選件

功能強大的通用測量系統

?

• 可選直接通道接入，實現寬動態范圍、外部測試設置和系統集成

• 至多四個內部相位相參信號源，確保高度靈活性和短掃描時間

• 至多兩個內部接收機本振，確保低跡線噪聲的快速混頻器測量

• 至多八個獨立接收機，實現可靠的多通道相位測量

• 至多四個內部脈沖調制器和脈沖發生器

• 可選信號源和接收機步進衰減器，用于擴展可用功率范圍

?

廣泛的軟件選件

直觀配置高難度測量

?

• 時域分析和眼圖等擴展功能可確保信號完整性

• 標量混頻器測量和變頻測量

• 矢量混頻器測量，用于高級混頻器測量

• 無本振接入的混頻器/變頻器變頻測量

• 頻譜分析模式，可針對被測設備執行廣泛的分析

• 實時測量不確定度計算和驗證測量 (METAS VNA Tools)

?

獨特的操作概念

高級用戶界面，實現直觀的觸摸操作

?

• 兩個獨立觸摸屏，操作便捷

• 支持在小屏幕上顯示用戶選定的內容（例如 SCPI 命令）

• 多點觸摸手勢實現高效操作

• 通過拖放自由配置通道和圖表

• 以被測設備為中心的操作方法，可適應用戶要求，并優化設置

• 廣泛的評估功能，可詳盡分析測量跡線

•


?

擴展單元

高級測量功能

使用 R&S?ZVA-Z 和 R&S?ZC 變頻器系列，頻率擴展至 1.1 THz。

借助附件構建完整的解決方案

用于校準、驗證和測量的不同附件

?

• 機械校準和驗證套件

• 自動校準單元

• 內聯校準單元，支持原位更新校準數據

• 測試電纜

• 力矩扳手

• 支持 R&S?NRP 功率探頭系列

?
