產品特點

• -頻率范圍介于 9?kHz 至 43.5?GHz

• -兩個或四個端口

• -最高 140 dB 的寬動態范圍

• -掃描時間短暫，掃描 401 個點僅需 4 ms

• -98 dB 的較寬功率掃描范圍

?

射頻性能

為滿足最高標準而設計

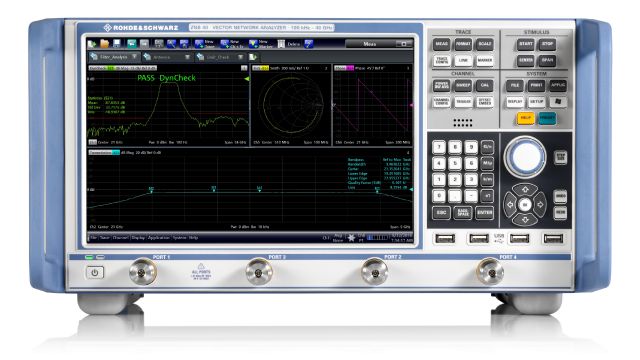

R&S?ZNB 接收機兼具出色的功率處理容量、高靈敏度和低跡線噪聲。R&S?ZNB 基本單元一般提供 140 dB 動態范圍。R&S?ZNB8-B5x 選件可將動態范圍擴展至最高 150 dB，以用于端口間測量。分析儀可以測量 S 參數，幅度和相位漂移通常不足 0.01 dB/°C 和 0.15°/°C。
R&S?ZNB 經過校準后可在數天內執行精確測量，無需重新進行校準。

多功能選件

便于輕松測量有源和無源射頻器件的特性

R&S?ZNB 提供豐富功能和選件，包括嵌入/去嵌特性、S 參數混合模式以進行均衡被測設備特性測量，以及重新定義 S 參數以靈活配置測試裝置。分析儀還提供時域測量選件，包括眼圖和使用兩個獨立內部發生器的變頻測量。

在生產中實現高吞吐量

快速測量并輕松控制外部組件

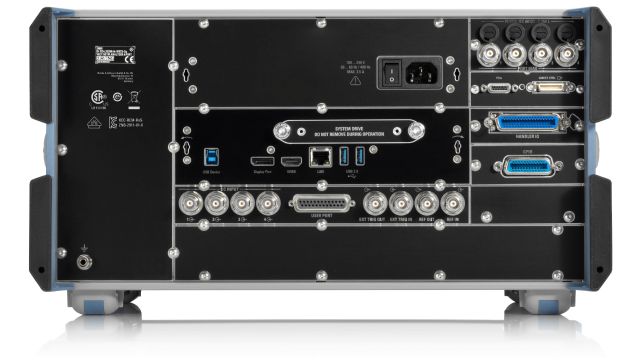

得益于出色的合成器穩定時間，R&S?ZNB 的測量時間極短。大中頻帶寬實現快速采樣。分析儀還支持高速數據處理以進行顯示，并將 LAN 或 IEC/IEEE 數據快速傳輸至控制器。分段掃描等功能進一步縮短了測量時間。RFFE GPIO、GPIB 或處理器 I/O 等集成式控制接口能夠輕松控制模塊或外部零件處理器。

多端口測量

最多可測量 48 個端口

R&S?ZNB 和各種開關矩陣組成綜合全面的解決方案，支持最多 48 個端口的復雜模塊測量。羅德與施瓦茨矩陣支持完整交叉開關測量，能夠測定多端口被測設備的所有 S 參數。自動校準單元最多帶 24 個端口，能夠快速準確地校準裝置。

借助附件構建完整的解決方案

用于校準、驗證和各種測量的不同附件

?

• 機械校準和驗證套件

• 自動校準單元

• 測試電纜

• 力矩扳手

• 支持 R&S?NRP 功率探頭系列

• 另有更多優點

?
