產品特點
● 高精度測量待機功率、操作時功率
● ±0.15%的較高基本精度
● 1mA量程～20A量程（最大30A保證精度）
● DC、和0.1Hz~100kHz和寬頻帶
● 諧波測量標配、對應IEC62301等各種測量標準
● 變頻器/馬達的無負載試驗中實現低功率因數但高精度測量
● 可同步控制最多8臺
● 最大輸入AC5000A，配備外部電流傳感器輸入端口（僅限PW3335-03、PW3335-04）
| 測量線數 |
單相2線 |
| 測量項目 |
電壓、電流、有功功率、視在功率、無功功率、功率因數、相位角、頻率、最大電流比、電流累積、有功功率累積、累積時間、電壓波形峰值、電流波形峰值、電壓波峰因數、電流波峰因數、時間平均電流、時間平均有功功率、電壓紋波率、電流紋波率 |
| 諧波相關項目 |
同步頻率范圍10 Hz～640 Hz，分析次數：最大50次
諧波電壓真有效值、諧波電流真有效值、諧波有功功率、綜合諧波電壓畸變率、總諧波電流畸變率、基波電壓、基波電流、基波有功功率、基波視在功率、基波無功功率、基波功率因數（位移功率因數）、基波電壓電流相位差、諧波電壓含量、諧波電流含量、諧波有功功率含量
（僅通過專用軟件獲得數據：諧波電壓相位角、諧波電流相位角、諧波電壓電流相位差） |
| 測量量程 |
[電壓] AC/DC 6 V～1000 V，8檔量程
[電流] AC/DC 1 mA～20 A，14檔量程
[功率] 6.0000 mW～20.000 kW (根據電壓·電流量程的組合而定) |
累積測量
(累積：10000小時以下)
|
固定量程累積/自動量程累積可切換
[電流]6位顯示（0.00000 mAh～，不同極性和綜合值）
[有功功率]6位顯示（0.00000 mWh～，不同極性和綜合值） |
| 輸入電阻 (50/60 Hz) |
電壓：2 MΩ，電流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 mA～20 A量程) |
基本精度
(有功功率) |
±0.1% rdg. ±0.1% f.s. (DC)
±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.)
±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input) |
| 顯示更新率 |
約5次/s~20s（根據平均次數的設置而變化） |
| 頻率特性 |
DC，0.1Hz～100kHz |
D/A輸出
僅限-02/-04機型 |
7ch（從以下中選擇輸出項目）、電平輸出DC ±2 Vf.s.或5 V f.s.，波形輸出1 V f.s.電平輸出/波形輸出（電壓/電流/有功功率），電平輸出（實在功率/無功功率/功率因數等），高速電平輸出（電壓/電流/有功功率） |
| 功能 |
[整流方式切換] AC+DC, AC+DC Umn, AC, DC, FND
自動量程、平均值、VT·CT設置、同步控制、MAX/MIN等 |

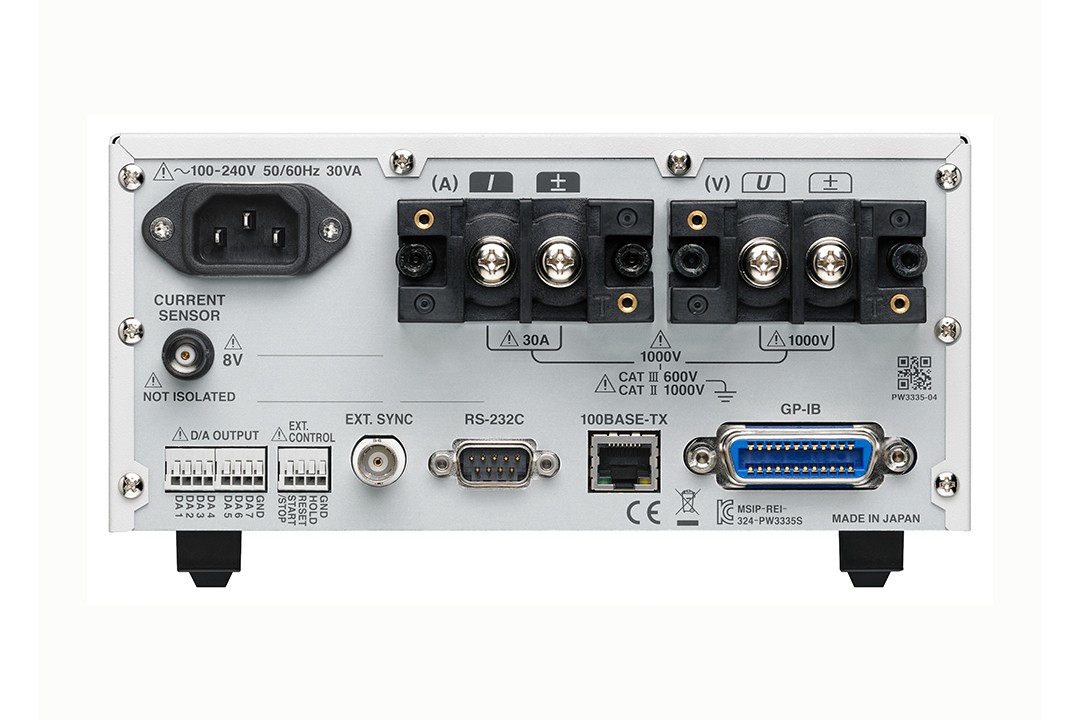

| 接口 |
標配 LAN，RS-232C (除-01外), GP-IB (僅限-01，-04機型) |
| 電源 |
AC 100～240 V, 50/60 Hz,30 VA |
| 體積及重量 |
210W × 100H × 245D mm, 3 kg |
| 附件 |
使用說明書 ×1，電源線 ×1,電壓·電流輸入端口用安全護套 ×2 |
