產品特點

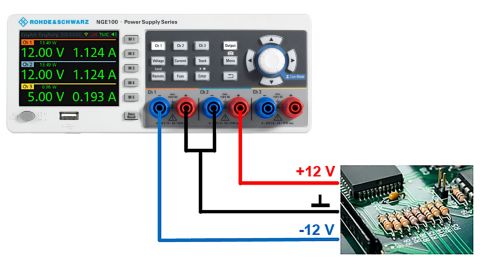

所有通道都采用電位隔離且不接地

每個通道的電路彼此完全隔離，且不連接機殼地。因此可以輕松組合運用多個通道，為需要 +12 V/-12V的雙極電路提供電源，避免了復雜被測設備中的各種接地問題。

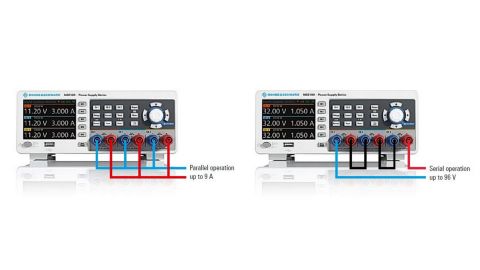

并聯和串聯操作

憑借各通道的供電等效性，可將其串聯以提供更高電壓。R&SNGE103B 的電壓最高可達 96VR&SNGE102B 的電壓最高可達 64 V。在并聯模式中，可以組合通道以獲得更高電流。結合兩個通道時電流最高可達6A。使用 R&SNGE103B 的所有三個通道時，最大電流甚至可以達到9A。

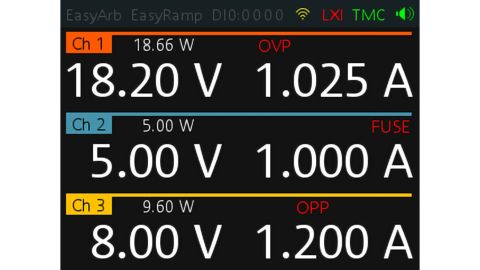

保護功能

• 針對每個通道，用戶可以單獨設置:

• 最大電流(電子保險絲，過電流保護(OCP))

• 最大電壓(過電壓保護，OVP)

• 最大功率(過功率保護，OPP)

如果達到(最大)限值，輸出通道將自動關閉，并顯示一條消息。過電流保護可以與其他通道相連(FuseLink 功能)。如果某通道超過最大電流強度，則該通道和所有鏈接的通道將關閉。

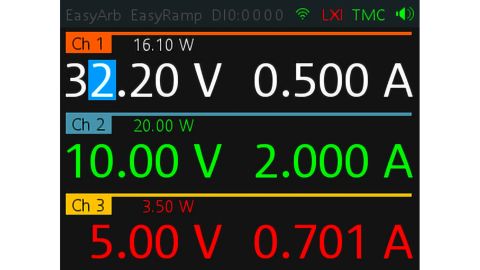

操作狀態采用顏色編碼

所有操作狀態清楚顯示在 3.5”QVGA 顯示屏(320 像素x 240 像素)上，包括輸出功率和任何保護功能的狀態。顏色指示不同的操作狀態:

• 有源輸出以恒定電壓模式工作時以綠色顯示，以恒定電流模式工作時以紅色顯示

• 無源輸出通道顯示為白色。當通道處于設置模式時，所設置的數字以藍色背景標記

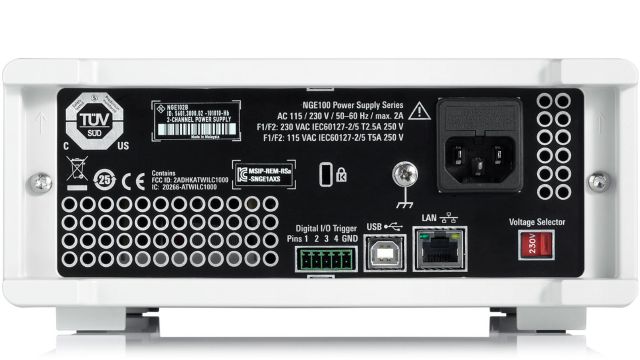

互聯性能

• 前端連接器，配4mm 安全接線端子

• USB 接口 (虛擬 COM 端口和 TMC 類別)

• 帶集成式 Web 服務器的?

• LAN 接口(LXI)(R&SNGE-K101 選件)

• WLAN，在同類產品中罕有 (R&SNGE-K102 選件)

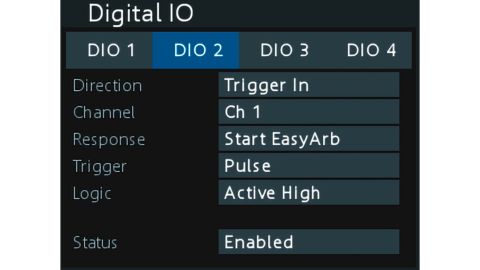

• 后端數字觸發輸入/輸出(4 位) (R&SNGE-K103 選件)
