產品特點

??采用碳化硅(SiC)技術
??高功率密度，3U可達15kVA
??量測Vrms/Arms/Freq/CF/PF/UTHD/ITHD/±Vpeak等16項參數
??主從均流，并機可達960kVA?*1
??高效的能量回饋
??電壓可達350 VL-N
??支持單相/三相/反相，反相模式下可擴展至200%額定電壓
??頻率：16-500Hz
??支持NORMAL/LIST/SWEEP，任意一種模式均可以疊加Surge&Sag功能
??內建豐富的波形數據庫
??觸摸屏設計，簡潔的UI界面
??內置USB/CAN/LAN/數字IO接口，選配GPIB/模擬量&RS232接口
??AC模式下支持CC/CP/CR/CS/CC+CR/CE多種工作模式，CE模式可以模擬單相整流RLC和并聯RLC等多種電路拓?fù)?/span>
??DC模式下支持CC/CR/CP/CV等9種工作模式
??AC模式下支持整流和非整流兩種模式
??可調節波峰因數：1.414 ~ 5.0
??支持相移功能，范圍為-90 o~90 o?*2
??單位功率因數1功能可以使電流波形隨電壓波形變化，功率因數盡可能接近為1
??三相AC模式下支持Y和Δ兩種接入方式
??最高可達50次諧波模擬和分析功能，內置IEC61000-3-2/3-12法規測試?*3
??支持抽載與卸除角度控制，0-359°全范圍都可設定
??多種保護功能，包括自動清保護、瞬時過電壓保護POVP、瞬時過電流保護POCP、欠電壓保護UVP、軟件看門狗等
??支持CANopen*4、Modbus、LXI、SCPI等多種通訊協議
*1 3U機型最多可并64臺
*2 開啟整流功能后，相移的設置范圍受峰值因數的約束
*3 電壓/電流諧波分析，電流諧波模擬，基波≤60Hz
*4 即將發布

產品功能與優勢

回饋式交/直流負載

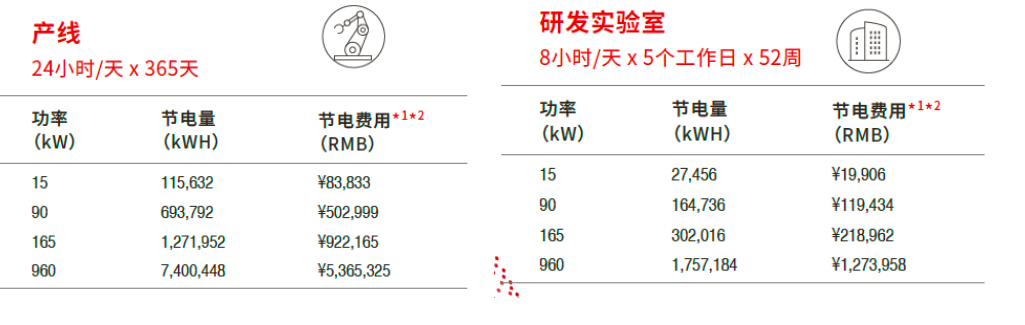

作為一款全新的回饋式交流電子負載，IT8200系列回饋效率高達88%，無論是在交流模式下還是在直流模式下，都可以將待測物在測試中所產生的能量經由高額回收后再?gòu)S內直接利用，而非以熱能的形式消耗掉，為用戶提供“綠色節能”的解決方案。

單相、三相、反相操作模式

IT8200系列具備非常靈活的操作模式，通過面板菜單可任意選擇單相、三相、反相模式。350V的設備在反相模式下，用戶可獲得最高700V的單相電壓，功率保持為原來的2/3。在三相模式下，用戶通過機器面板就可以選擇實現Y型和Δ型的連接方式，Y型接法時支持C相缺相功能。自由靈活的搭配，滿足多元的測試需求。

多樣的操作模式

IT8200系列在交流模式下可以開啟Rectified整流功能，使負載工作在第一和第三象限，電壓和電流始終同向。此時，用戶可以選擇波形完整性，包括全波，正半波，負半波。

波峰因數CF 1.414-5.0

波峰因數表示波形的極端峰值。對于需要純正弦波的應用，就希望負載端電流波形的CF值為1.414或盡可能接近。但是在實際應用中，負載端電流波形的波峰形態可能會變的很尖，其CF往往大于1.414，此時正弦波的起始點從0度開始正向度數偏移。所以用戶需要去校正波形。IT8200的波峰因數(CF) 值可以從 1.414調整到5.0，同時還允許用戶從-90 o~90 o設置相移角度，校正結果幅度，使 RMS 值保持不變。從而更為精準的仿真出現場測試條件，以確保被測單元 (UUT) 的可靠性。
