產品特點

同步

• 多達 6 個 M8190A AWG 模塊或 12 個獨立通道，以生成復雜的信號場景

• 多達 4 個 M8051A 和 1 個 M8041A BERT 模塊，或 10 個獨立通道

可進行精確校準，實現可重復的測量

• 一次觸發輸入可以觸發多達 6 個具有確定性時延的 M8190A 模塊，或 4 個 M8051A 和 1 個 M8041A 模塊

• 任意兩個通道間的偏斜重復性為 2 ps，與采樣率無關

• 任意兩個通道間的偏斜分辨率為 50 fs

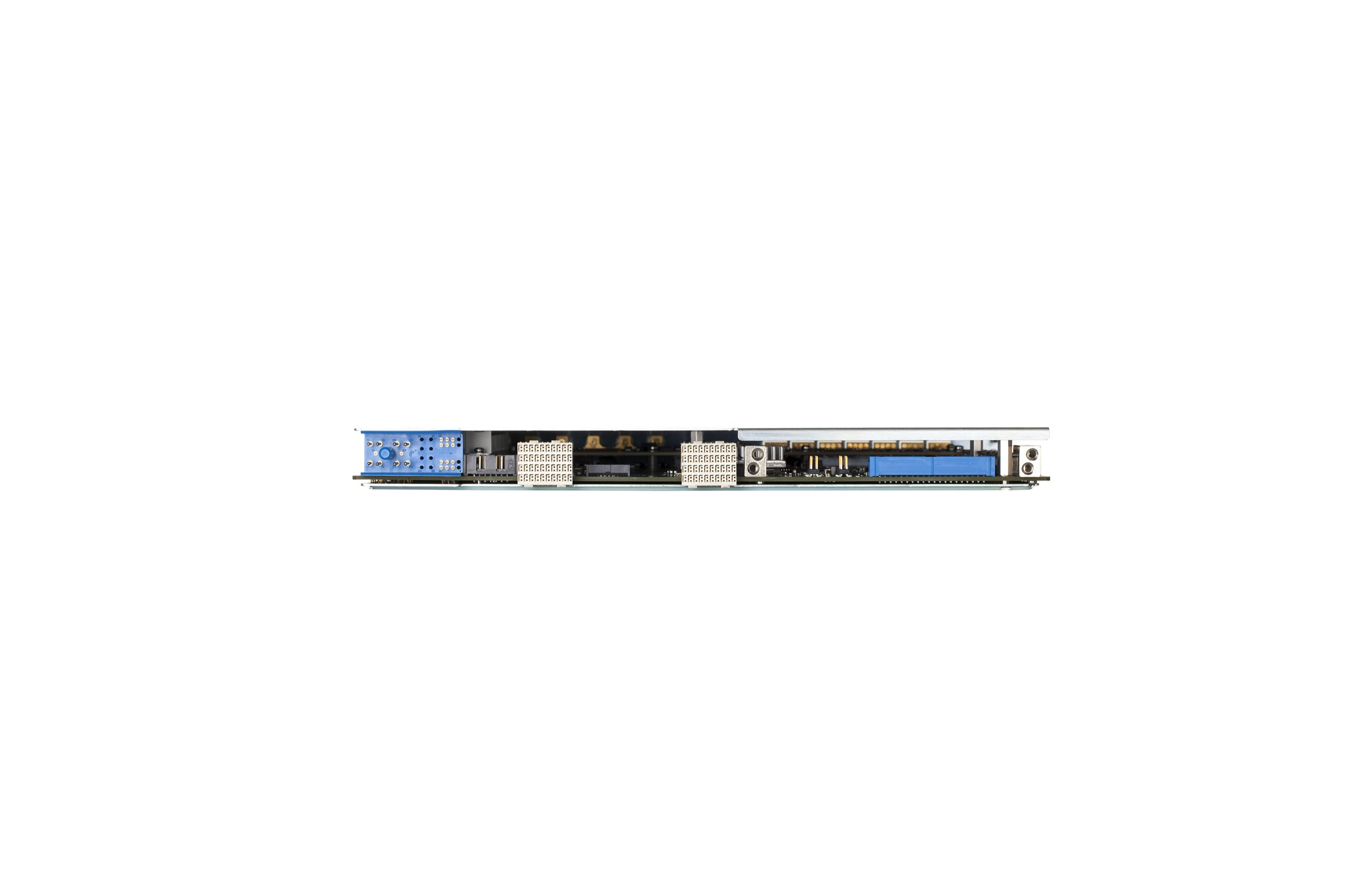

1 U AXIe 模塊可實現高端口密度

如果測試非常復雜，有時要求同時播放多個波形（例如多發射機測試），M8192A 同步模塊可以輕松應對這一要求，使工程師可以同步多達 12 個 M8190A 通道。它可以安裝在一個標準的 AXIe 主機中。
M8192A 同步模塊還支持測試 PCI Express^??等高速數字總線。
通過并聯 M8051A 和 M8041A BERT模塊，可以測試多達 10 個通道，測試效率進一步提升。這些模塊可通過 M8192A 模塊保持同步。

典型應用：

• 相位相干多通道 I/Q 信號生成，可生成多達 6 個 I/Q 對

• 相位相干多通道中頻/射頻信號生成，可生成多達 12 個中頻/射頻信號

• 多通道串行應用，例如 PCI Express^?

• 物理

• MIMO 應用

更多信息

也可作為 M8190S 多通道任意波形發生器系統使用。提供兩種多通道選擇：

4 通道系統：包括 1 個 M9505A 5 插槽 AXIe 機箱（M8190S-B04）、1 個?M8192A 同步模塊和 2 個 M8190A 任意波形發生器模塊，其中包括必要數量的時鐘電纜和觸發電纜。

8 通道系統：包括 2 個 M9505A 5 插槽 AXIe 機箱（M8190S-B08）、1 個 M8192A 同步模塊和 4 個 M8190A AWG 任意波形發生器模塊，其中包括必要數量的時鐘電纜和觸發電纜。
