產品特點

• 頻率范圍介于 18 GHz 至 90 GHz

• 非?？焖俚慕邮樟斜砟Ｊ?/p>

• 適用于 5G、WLAN IEEE 802.11ad、IEEE 802.11ay 和汽車電子雷達

• 充分校準的天線模塊，帶集成式二極管檢波器

• 可根據客戶要求擴展

指定的系統不確定度

充分校準的OTA功率測量系統，具有指定的系統不確定度

在傳統的OTA 系統中，與頻率相關的天線增益、天線方向圖和不匹配的射頻組件會造成測量不確定。R&SRNRPM解決方案直接在天線上測量功率，無需任何額外的射頻組件，因此可避免這個問題。此外，天線增益、天線方向圖和二極管檢波器可以同時進行校準。用戶不必進行復雜的系統校準。

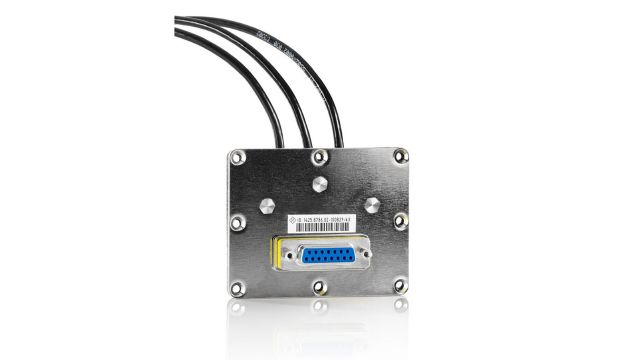

低反射天線模塊

雷達散射截面積小，避免干擾反射

R&S RNRPM-A90/-A90D天線模塊的雷達散射截面積非常小，通常不足-26 dB/sm，比典型喇叭天線的橫截面小15 dB/sm左右。由于幾乎沒有反射，因此非常適用于屏蔽環境。

高靈敏度

R&S NRPM OTA功率測量解決方案使用直接集成到天線的高度靈敏的二極管檢波器

R&S NRPM-A90和R&S RNRPM-A90D天線模塊能夠測量低至-76 dBm的功率。例如，可以在距離1 m時定位發射功率為-10 dBm的被測設備，同時能夠精確測定天線模塊的接收功率。

OTA接收機測試系統校準

要測試被測設備接收機，需要準確知道被測設備端通過空中傳輸發射的功率。要校準此測量裝置，將R&S NRPM-A90天線模塊置于被測設備側，以便校準信號發生器的發射功率。使用R&S RNRPM-A90/A90D 天線模塊完成校準，然后將天線模塊替換為被測設備。這樣能準確檢測被測設備的接收功率。

發射機波束成形驗證

需要使用多個R&SRNRPM-A90/A90D天線模塊測試波束成形功能。如果天線波束指向特定的天線模塊，則該模塊顯示所有天線的最大功率。使用三個排列在同一個平面的天線模塊驗證水平面的波束控制是否功能正常。要測試垂直波束成形，必須將R&SRNRPM-A90/A90D 天線模塊排列在至少兩個水平面上。
