產品特點

• 基于觸摸屏的圖形用戶界面實現直觀操作

• 支持至多四個 R&S?NRP 和 R&S?NRQ6 功率探頭

• 支持所有基于探頭的測量功能

• 可選高精度連續波和脈沖模式參考源模塊

• 使用 NRT-Zxx 探頭的可選功率反射測量

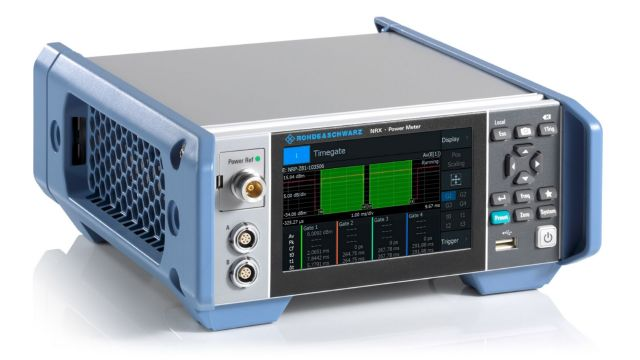

基于觸摸屏的圖形用戶界面實現直觀操作

以直觀的數字和圖形顯示測量值，并提供直觀操作

5"TFT彩色顯示屏支持基于窗口的直觀操作概念。關鍵參數和功能具有彩色編碼，一覽便知。結果展示在可輕松配置的數字和圖形顯示窗口中。前面板上的功能鍵用于快速訪問最重要的功能。用戶可一鍵打開頻率設置菜單或?qū)⑦B接探頭調零。

最多四個測量通道

R&SRNRX可同時支持最多四個R&S°NRP系列和R&S NRQ6功率探頭。

R&SRNRX標配一個測量通道。用戶可以選擇將該功率計擴展至兩個或四個測量通道。在連續平均、突發平均、時隙和時門平均測量模式中，最多可同時顯示四個數字結果。比率、SWR、回波損耗和反射系數等計算值可與絕對和相對功率電平一起顯示。

自動脈沖分析

無需手動計算即可獲取結果

所有R&SRNRP-Z8x寬帶功率探頭均支持自動脈沖分析。用戶最多可在18個脈沖參數中選擇12個以與測量跡線—起顯示。

探頭檢測源

使用模塊精確驗證探頭

可選高精度50 MHz/1 GHz參考源模塊（R&SRNRX-B1探頭檢測源)可用于連續波模式，以核查所有R&S RNRP功率探頭的功能。在脈沖模式下，可使用測試發生器來核查R&SRNRP-Z8x寬帶功率探頭或R&SRNRQ選頻功率探頭的脈沖測量性能。

功率反射測量

定向功率計測量源以及負載之間的前向功率和反射功率

R&SRNRX可以選擇性地為R&SRNRT2定向功率探頭提供R&SRNRX-B9接口。與R&SNRT2功率反射計一樣，R&S@NRX支持 R&SRNRT-Zxox定向功率探頭的所有測量功能。易于用戶使用的大型觸摸屏可同時顯示前向功率和反向功率。

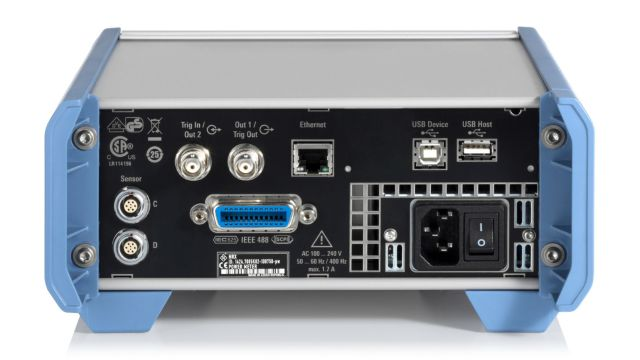

靈活的接口連接

提供多種探頭、遠程控制、觸發和模擬輸出接口

R&SRNRX提供三種不同的遠程接口以集成到自動化測試裝置:以太網、USB和可選GPIB(R&SRNRX-B8)。后面板上的觸發輸入允許外部觸發同步功率測量。與電平成比例的電壓或用于限值監控的數字信號可通過BNC連接器輸出。
